Experterna: Vad händer när skruvar börjar rotera?

Förr eller senare tenderar skruvar att röra sig.Det kanske sker i morgon eller om två år, men det finns alltid en risk för att ett skruvförband rör sig under sin livscykel.

Normalt talar vi om hur man förhindrar rotation och lossning, men varför inte djupdyka i vad som händer när rotation startar? Vilka mekanismer spelar in och hur påver-kar olika säkringslösningar vad som faktiskt händer? Det kan tyckas vara en liten sak, men det är faktiskt den detaljen som gör hela skillnaden.


Problemet med osäkrade skruvförband och rotation

Skruvförband är notoriskt känsliga för vibrationer och dynamiska laster och andra viktiga faktorer som sättningar, krypning och relaxation, som påverkar förbandets förspänning.

När de utsätts för dessa yttre faktorer är risken stor för skruvlossning. För osäkrade förband är det friktionen mellan komponenterna som förhindrar rotation. Men om de yttre faktorerna blir för stora kommer rotation uppstå.

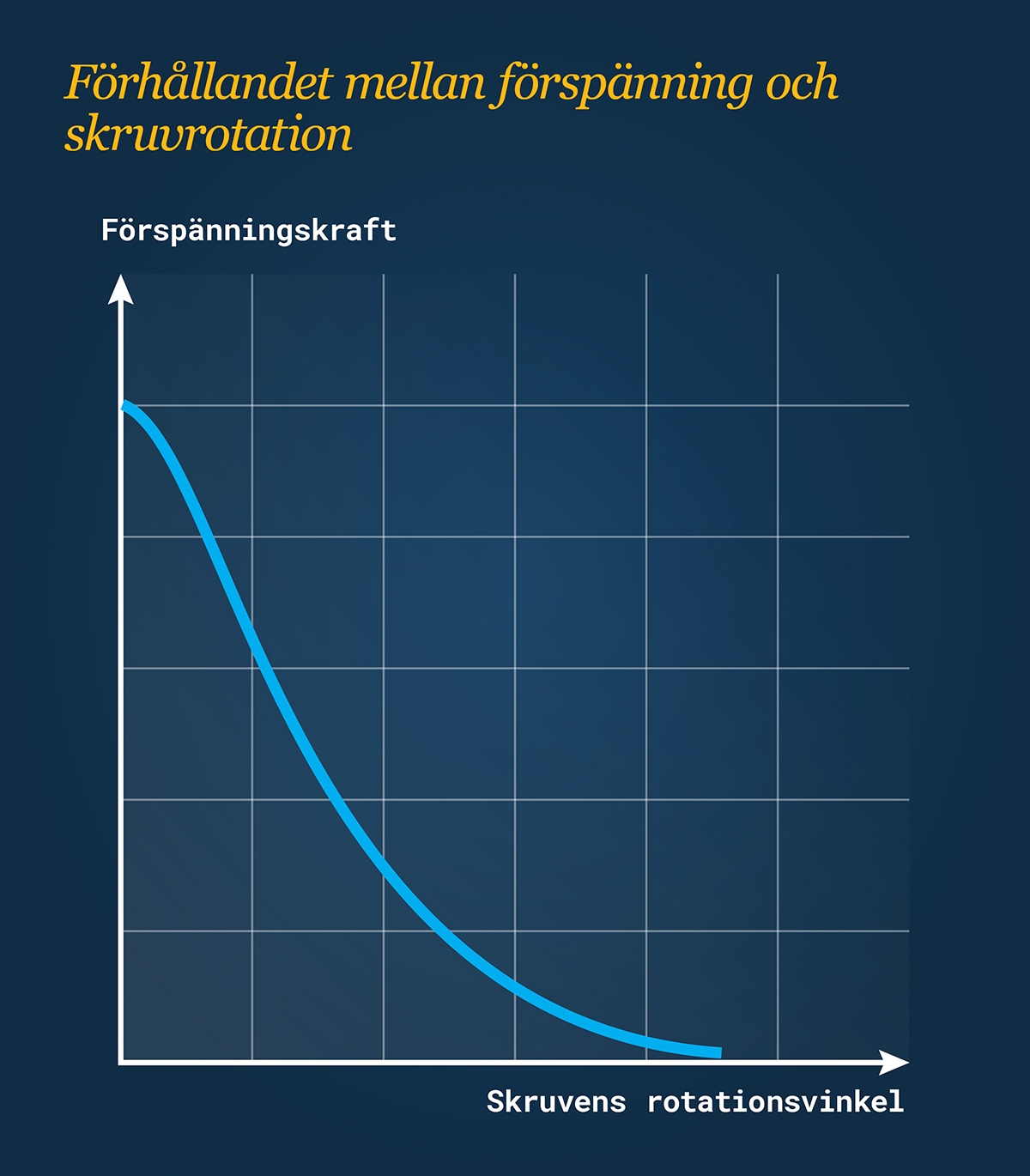

När rotationen har börjat behövs det ännu mindre kraft för att orsaka ytterligare rotation. Till slut finns ingen förspänning kvar och skruven lossnar.



Förhindra skruvlossning

Det finns ett stort antal metoder för att förhindra loss-ning som split-ringar, tandade brickor och låsmuttrar. Trots skillnader i funktion och prestanda är grund-principen densamma: Metoderna bygger på ökad friktion som försvårar rotationen.

Men när rotationen väl har startat vet vi att det inte finns något som förhindrar ytterligare rotation, och det krävs allt mindre kraft för att rotationen ska fortsätta. Produkter som bygger på friktionssäkring fungerar i princip på samma sätt som ett osäkrat skruvförband men med en annan friktionsnivå.


Alternativ till friktionssäkring

Nord-Lock brickor utnyttjar geometri istället för frik-tion för att förhindra skruvlossning. Man kan till och med säga att Nord-Lock brickor välkomnar rotation genom att utnyttja den för att förhindra förspännings-förluster och skruvlossning.

Killåsningsprincipen säkerställer att rotation sker mellan kamytorna. Det innebär att om skruven roterar det allra minsta, måste den övre brickan röra sig uppåt med kamstigningen.

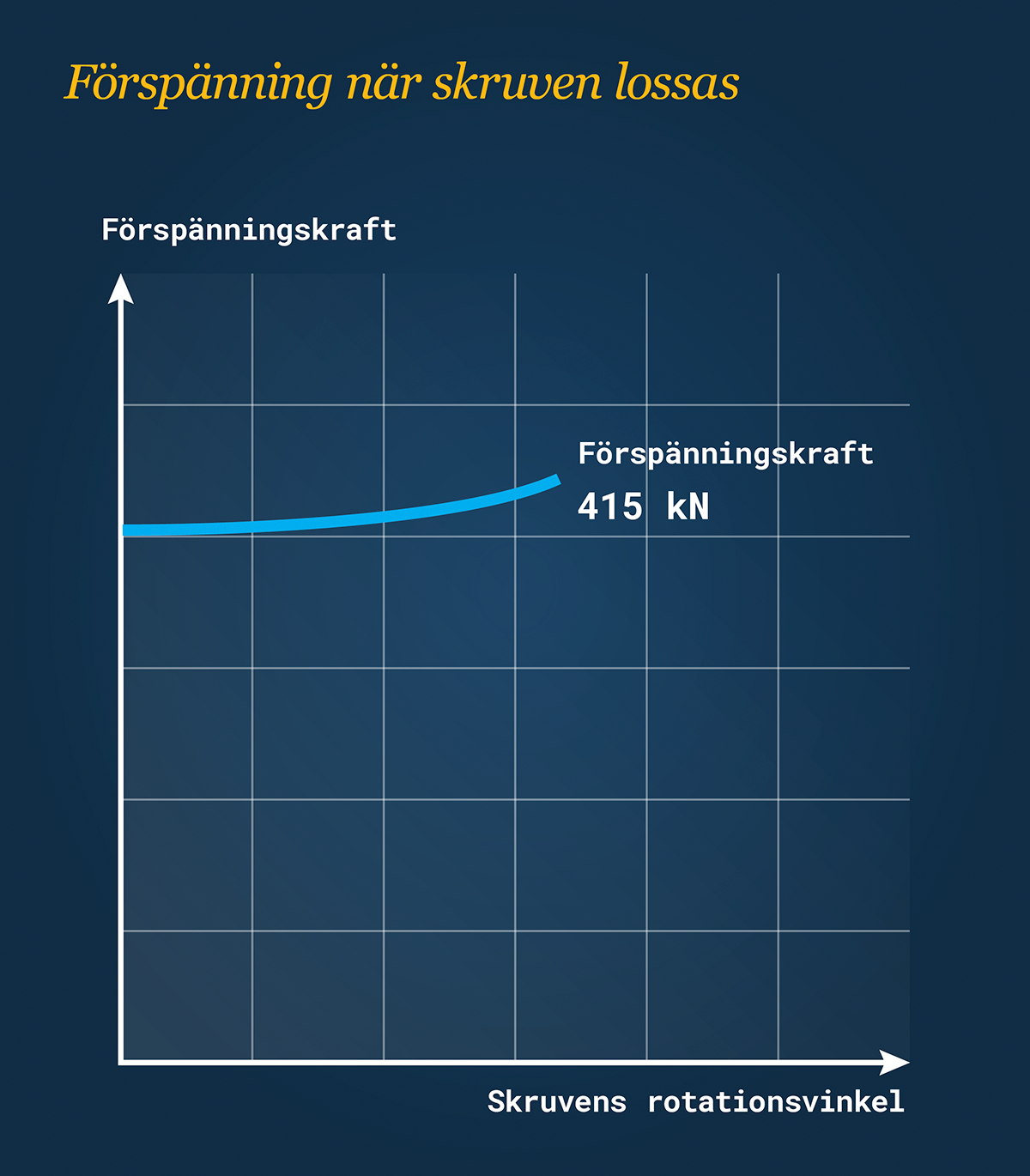

Eftersom kamstigningen är större än skruvens gängstig-ning får den skruven att sträckas, vilket ökar förspän-ningen i skruven när rotation uppstår. Ökningen av förspänningen motverkar rotationen och förhindrar därmed skruvlossning!

För att skruven ska lossna måste den sträckas och förlängas. Det är det som skiljer killåsningstekniken från andra lösningar.



Se Junkertesten för att jämföra vår killåsning med andra låsmetoder för skruvförband
