Технология стопорно-клиновой фиксации

Технология стопорно-клиновой фиксации Nord-Lock обеспечивает надежность болтового соединения за счет натяжения, а не трения. Система состоит из двух стопорных шайб, имеющих клинья с одной стороны и радиально расположенные зубцы с другой стороны.

Продукты с технологией стопорно-клиновой фиксации компании Nord-Lock обеспечивают надежность крепежных соединений, исключая самопроизвольное ослабление соединения даже в условиях экстремальной вибрации или динамических нагрузок. В состав линейки продуктов Nord-Lock входят шайбы для металлоконструкций, колесные гайки, комбинированные шайбы и нестандартные решения.

Затягивание

Когда болт и/или гайка затянуты, зубцы схватывают и смыкают соединяемые поверхности. В силу того, что угол клиньев α, превышает шаг резьбы β, создается эффект стопорно-клиновой фиксации, предотвращающий свободное вращение болта.  Стопорно-клиновая шайба Nord-Lock блокируется, позволяя осуществлять движение только вдоль поверхности клиньев. Любая попытка свободного вращения болта/гайки блокируется благодаря стопорно-клиновому эффекту, создаваемому клиньями.


Отвертывание

Когда болт отвинчивается с помощью гаечного ключа, шайбы раздвигаются на расстояние, превышающее соответствующий шаг резьбы, позволяя болту/гайке подняться. Стопорно-клиновые шайбы Nord-Lock обеспечивают надежность крепежных соединений, подверженных различным вибрациям или динамическим нагрузкам.


Технические характеристики

  • Стандартный ассортимент для болтов M3 - M130
  • Шайбы могут быть выполнены из 5 различных материалов - сталь, нержавеющая сталь, 254 SMO®, INCONEL® / HASTELLOY® и C-276 INCONEL® 718
  • В наличии шайбы с увеличенным наружным диаметром (шайбы SP)
  • Высокая надежность крепления болтов при высоких и низких сжимающих нагрузках

Многофункциональная стопорно-клиновая фиксация

Ослабление болтовых соединений происходит по двум причинам - самопроизвольное ослабление фиксации болта и расшатывание. Технология многофункциональной стопорно-клиновой фиксации Nord-Lock позволяет устранить обе причины.

Стопорно-клиновой эффект позволяет предотвратить самопроизвольное ослабление фиксации болта, в то время как эффект пружины компенсирует потерю предварительного натяжения, возникающего в результате расшатывания - предлагая вам полную безопасность в тех ситуациях , когда не может быть компромисса.

Как это работает

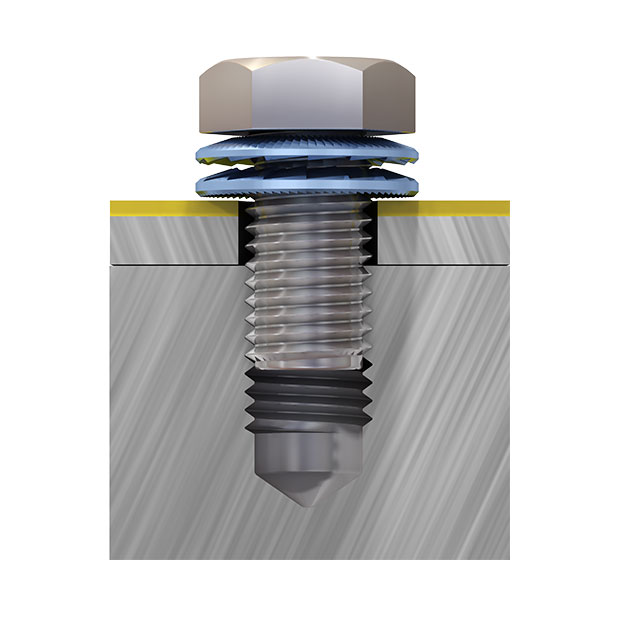

  1. После затягивания крепежа шайба серии X выравнивается и зубцы сцепляются с контактными поверхностями
  2. В силу того, что угол клиньев α, превышает шаг резьбы β, создается эффект стопорно-клиновой фиксации, предотвращающий любое вращение крепежа
  3. Непосредственно после затягивания, соединение оседает и крепеж плотно прилегает к материалу поверхности
  4. Шайбы немедленно отклоняются, при этом эффект пружины (Fs) противодействует ослабляющему движению болта, предотвращая потерю предварительного натяжения соединения

Эти многочисленные функции непрерывно воздействуют на болтовое соединение, поддерживая предварительное натяжение и предотвращая самопроизвольное ослабление фиксации болта, что служит эффективным решением для защиты от вибрации, динамических нагрузок, оседания и ослабления соединений.


Технические характеристики

  • Стандартный ассортимент для болтов M6 - M20
  • В наличии шайбы из стали
  • В наличии шайбы с увеличенным наружным диаметром (шайбы SP)
  • Предотвращает ослабление фиксации болта, вызванное вибрацией и динамическим нагрузками, а также компенсирует потерю предварительного натяжения, вызванную оседанием и ослаблением соединения
