Nord-Lock 와셔 사용으로 시간과 비용을 절감

수력 발전소를 위한 중요 고압 제어 밸브를 제조하는 프랑스 회사인 D2FC는 Nord-Lock 와셔의 사용을 일반화하기로 결정했습니다.

D2FC의 기술 관리자인 Bernard Dangreau는 “Nord-Lock Group과의 비즈니스 관계는 Superbolt 멀티 잭볼트 텐셔너를 사용하기 시작하면서 시작되었습니다. 이후에 우리는 Nord-Lock 와셔에 대해서도 알게 되었습니다. 특히, 볼트로 고정된 어셈블리가 진동에 노출되었을 때 실제 적합성을 확인할 수 있었습니다.

Dangreau는 “노드락 와셔 덕분에 회사가 이중 편심 볼 밸브에 밸브 시트를 고정하는 데 실질적인 진전을 이룰 수 있었습니다.”라고 덧붙였습니다. 이 셔터는 수중에 위치하며 진동합니다. 이를 차단하기 위해 이전에는 작은 플레이트에 납땜 된 육각 와셔를 사용해 볼트가 풀리는 것을 방지했습니다. 그러나 이것은 유지 보수 작업 중에 문제와 비용이 많이 발생하는 솔루션이었습니다. 반면, 노드락 와셔를 사용하면 간단하고, 유리하게 교체할 수 있었습니다.”

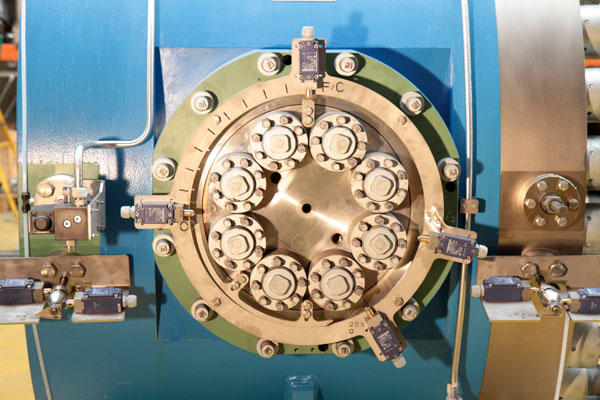

D2FC가 노드락 그룹 브랜드를 도입한 것은 불과 2년 전, 슈퍼볼트 텐셔너를 사용하기 시작했을 때였습니다. “여러 가지 기준에 따라 선택했고, 그 중에서도 비용 효율성이 가장 중요했습니다. 슈퍼볼트 기계식 텐셔너는 특수 공구가 필요하지 않기 때문에 볼트를 서로 매우 가깝게 배치할 수 있어 볼트 체결 부품의 크기를 줄일 수 있습니다.”라고 Dangreau는 설명합니다. 이는 예를 들어 기계 축 직경이 감소하고 결과적으로 저항 토크와 액추에이터가 감소했음을 의미합니다. 여기서 Dangreau가 언급한 특수 공구는 유압식 텐셔너입니다. 그러나 유압식 텐셔너를 사용하기 위해서는 볼트 주위에 공간이 있어야 하고 볼트 자체의 크기도 일정해야 합니다.


슈퍼볼트 텐셔너를 체결할 때, 특수 공구를 사용할 필요가 없으므로 작업자는 많은 시간을 절약할 수 있습니다. Dangreau 씨는 슈퍼볼트 텐셔너를 "기계적인 도움 없이" 손으로 조작할 수 있다고 설명하며, “단순한 동력 측정 스패너로 체결할 수 있습니다."라고 말했습니다. 다른 많은 경우, "유압잭을 사용해야 한다는 것은 작업자가 유압잭을 조작하는 데 도움이 필요하다는 것을 의미하며, 이에 따라 체결 작업이 눈에 띄게 느려집니다."라고 그는 덧붙였습니다.

Dangreau가 언급한 또 다른 이유는 슈퍼볼트 기계식 텐셔너를 체결하기 위해 일반 볼트와 달리 필요한 공칭 축력보다 더 큰 힘을 적용할 필요가 없다는 것입니다. 유압잭을 사용하여 스터드를 체결하는 경우 유압잭이 작동하는 유압 장력을 제거한 후, 이 공칭 값을 얻는데 필요한 공칭 값보다 최대 40% 더 큰 축력을 사용해야 합니다. Dangreau는 "이는 주로 볼트로 고정된 부품이 압축되기 때문입니다."라고 설명하면서 이 40%의 추가 장력은 경우에 따라 초기 체결 작업을 수행하기 위해 스터드를 실제로 필요한 것보다 더 크게 만들어야 한다는 것을 의미한다고 덧붙였습니다.

Superbolt 텐셔너Nord-Lock 와셔 조합으로 D2FC의 제품은 완벽하게 조정되어 매우 신뢰할 수 있습니다. "밸브의 최적화와 제한적인 유지 보수로 인해 비용과 시간이 절감되어 제품의 경쟁력을 강화합니다."

실제로, D2FC는 알프스 산맥에 위치한 프랑스 랜드마크 수력 발전 단지 중 하나를 현대화하기 위한 주요 하드웨어 중 일부를 공급하기 위해 프랑스 전력 공사 EDF에 의해 선택되었습니다. 2013년 3월, 3개의 댐과 7개의 발전소를 포함하는 60년 전 완공된 Tignes-Malgovert 수력 발전 단지를 개조하고 업데이트하는 3년간의 프로젝트가 시작되었습니다. 2015년까지 10년 동안 EDF는 프랑스에 있는 435개의 수력 발전소를 최적화하고 현대화하기 위해 거의 10억 유로를 투자할 예정입니다.
