Nord-Lock Group スーパーボルト製品 製品情報 テンショナー（MJT）

スーパーボルト・マルチジャックボルト・テンショナー（MJT）は、世界初の技術により太径ボルトもトルクレンチ１本で締結することを可能にした画期的なボルト・ナット型テンショナーです。その確かな技術は数万件を超える採用実績から証明されており、今後も時代の進化とともに現れる様々な新しいボルト締結課題において最適なソリューションを提供し続けます。

マルチジャックボルト・テンショナー

スーパーボルトのマルチジャックボルト・テンショナー（MJT）を使えば、大径ボルトもトルクレンチ一本で簡単に締結でき、さらに極めて正確な軸力を得ることができます。熟練のスキルや特殊な工具は必要ありません。

幅広い範囲のボルト径に対応するテンショナーを標準製品としてご用意しておりますが、お客様の特別なニーズに対応するスペシャル品の設計開発も承っております。

標準シリーズには、ナット型テンショナーとボルト型テンショナーが含まれます。

標準品 仕様
GT（ナット型）
標準タイプ
  • 適用寸法：M16～M160 (3/4″～6″)
  • ボルト応力：400～1000 N/mm2 (60～145 ksi)
  • 使用温度：-40～250ºC

GTS（ナット型）
高張力タイプ
  • 適用寸法： M16～M100 (3/4″～4″)
  • ボルト応力：400～1200 N/mm2 (60～175 ksi)
  • 使用温度：-40～250ºC
MT（ナット型）
標準タイプ
  • 適用寸法：M16～M160 (3/4″～6″)
  • ボルト応力：450～700 N/mm2 (60～100 ksi)
  • 使用温度：-10～250ºC
CY（ナット型）
高張力タイプ
  • 適用寸法：M16～M160 (3/4″～6″)
  • ボルト応力：500～900 N/mm2 (70～130 ksi)
  • 使用温度：-40～250ºC
H650（ナット型）
高温環境タイプ
  • 適用寸法：M20～M125 (3/4″～5″)
  • ボルト応力：310 N/mm2 (45 ksi)
  • 使用温度：～350ºC（これ以上の温度帯もスペシャル品にて対応可）
H650T（ナット型）
高温・高軸力タイプ
  • 適用寸法： M24～M100 (1”～4”)
  • ボルト応力：310 N/mm2 (45 ksi)
  • 使用温度：～350ºC（これ以上の温度帯もスペシャル品にて対応可）
SJ（ナット型）
コンパクトタイプ
  • 適用寸法：M20～M160 (3/4″～6″)
  • ボルト応力：250～400 N/mm2 (35～60 ksi)
  • 使用温度：-10～250ºC
SB8（ボルト型）
標準タイプ
  • 適用寸法：M16～M160 (3/4″～6″)
  • ボルト応力：400～650 N/mm2 (60～95 ksi)
  • 使用温度：-10～250ºC
SB12（ボルト型）
高張力タイプ
  • 適用寸法： M20～M90 (3/4″～3-1/2″)
  • ボルト応力：500～850 N/mm2 (70～125 ksi)
  • 使用温度：-10～250ºC （これ以下の温度帯もスペシャル品にて対応可）



ボルト締結を簡単に

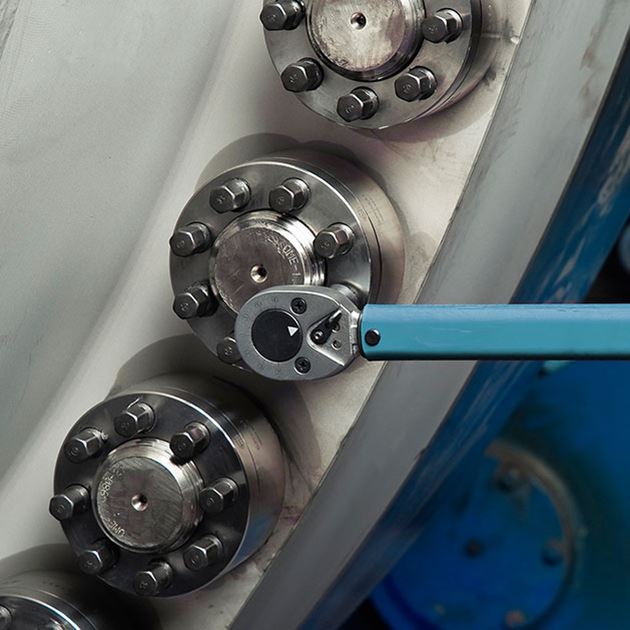

スーパーボルトのマルチジャックボルト・テンショナー（MJT）は、太径ボルトの締結にかかる大きな軸力をナットボディにぐるりと配置されたジャックボルトに分散することで、太径ボルトもトルクレンチ一本で締め付けができるようになり、標準的な六角ボルトと比較してもより正確な軸力を得ることができます。



主なメリット

  • 誰が作業しても、±5～10%の極めて正確な軸力を得られる
  • トルクレンチ一本で締結作業が完了できる
  • 危険要素が一切なく、安全に作業できる
  • 高所や狭いスペースでも問題なく作業できる
  • 一切の準備が不要で、作業時間を短縮できる
  • ボルトに過剰な負担をかけないため、
    1. 焼き付きを起こさない
    2. ネジ山の許容交差が大きい
    3. ボルト・スタッドにかじりを起こさない
  • 取外し・再締結も簡単に行える
  • 上記全てにより、製品のライフサイクルコストやメンテナンスコストを大きく圧縮することができる
