スーパーボルト・マルチジャックボルト・テンショナー(MJT)は、世界初の技術により太径ボルトもトルクレンチ1本で締結することを可能にした画期的なボルト・ナット型テンショナーです。その確かな技術は数万件を超える採用実績から証明されており、今後も時代の進化とともに現れる様々な新しいボルト締結課題において最適なソリューションを提供し続けます。

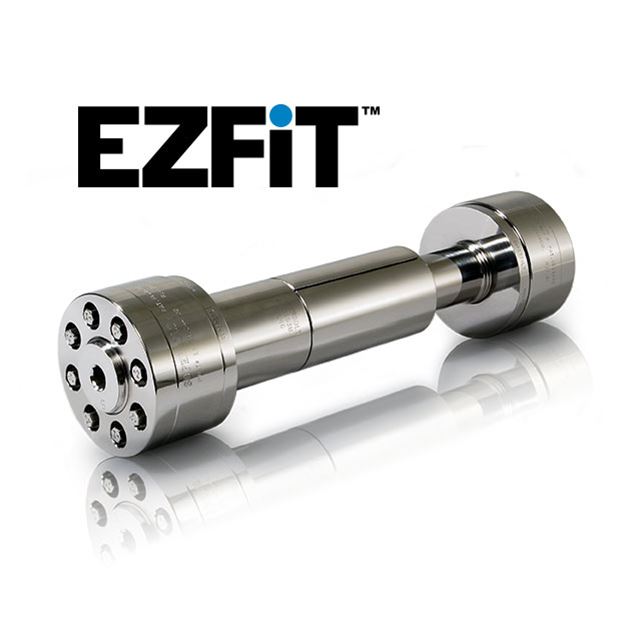

Superbolt EzFit

機械式エクスパンションボルト「EzFit」(イージーフィット)は、 ボルト軸が太る形で拡張することで、ボルト穴のクリアランスを完全に埋めてしまうのが特徴です。特に大型回転部のカップリングでその効果を顕著に発揮し、軸回転荷重をロスすることなくそのまま伝達し設備機器の高効率運転に寄与します。

この「EzFit」は従来のリーマボルトから改造なしでそのまま入れ替えることが可能です。この製品技術の鍵となるのは、テーパー形状に加工されたボルト軸とそこに取り付けられるスリットの入ったスリーブです。従来のリーマボルトと違い、「EzFit」ではボルト軸が拡張しスリーブがぴったりとボルト穴にフィットするため、穴交差は問題にならず現場での穴加工や精密な位置合わせの時間を大幅に削減できます。

製品ラインナップ

機械式エクスパンションボルト「EzFit」は、ボルト径20mm以上のいかなるカップリング部にも最新のFEM(有限要素法)を用いた製品設計が可能です。

更に機械式・油圧式それぞれの特徴とメリットを組み合わせることで、お客様独自のニーズに最適なソリューションを提供することもできます。

A Type

  • 穴にねじが切られていないカップリング向け
  • 片側から締め込むことで締結
  • ご希望に応じたサイズで生産可能

B Type

  • タップ穴になっているカップリング向け
  • 片側から締め込むことで締結
  • ∅ 28~165mm

C Type

  • 貫通穴になっているカップリング向け
  • 両側で締付作業を行い、締結
  • ∅ 28~165mm

Superior performance

機械式エクスパンションボルト「EzFit」は、船舶の駆動装置、タービン、エンジン、発電機、コンプレッサーのカップリング、アンカーボルトにかかる横荷重を伝達するダウエルピンの代替品としてなど、様々な産業で重要な役割を担う部品に数多く使用されています。

主なメリット

  • 大型でも手工具のみで簡単に取付・取外しが可能
  • 特別な高出力工具やボルトの低温凍結は不要
  • 従来の方法よりも作業時間や設備コストを削減可能
  • 使用後は元のサイズに戻るため再利用可能

試験実績

スーパーボルト製品は認証機関や独立した研究機関による厳格な試験を受け、その確かな性能が証明されています。

証明書:

  • ABS (American Bureau of Shipping)
  • DNV (Det Norske Veritas)
  • LRS (Lloyd’s Register of Shipping)
