【THE EXPERTS】ボルト・ナットにあるマーキング

Q:ボルト・ナットに刻印されているアルファベットや数字はどういう意味があるのでしょうか?

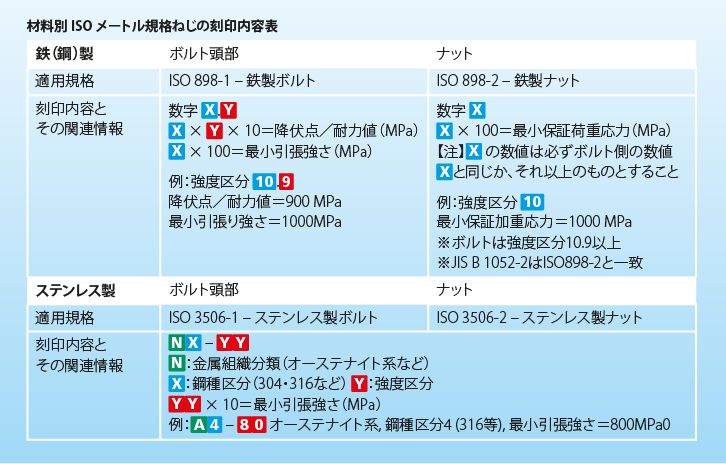

A:ボルト頭部やナットには、数字やアルファベット、その他記号やマーク等が刻印されていることがあります。通常、ボルト・ナットには2種類の情報が刻印されています。1つは製造者を示す文字やマーク、もう1つはそのボルト・ナットがもつ強度等の性質です。この刻印の違いは、各ボルト・ナットがどのように製造されているかによって決まります。上図はISO規格のメトリックの鋼製とステンレス製のボルト・ナットについての刻印のルールについてまとめています。(UNC規格のボルト・ナットは主にASTM規格に準拠しています。)M5以下のボルト・ナットでは、刻印スペースが取れないためISO898-1では刻印をしなくても良いとされていますが、M6以上では必須となります。また、JIS B 1051はISO898-1と一致しています。
