Sfida:

due set di chiavi idrauliche venivano utilizzati in precedenza per raggiungere I 21.000 lb•ft (28.470 Nm) sui 16 bulloni perimetrali, mentre un ulteriore set serviva per raggiungere i 35.000 lb•ft (47.450 Nm) per I bulloni per il taglio acqua. La chiave idraulica più grande non poteva essere utilizzata per tutti i dadi in quanto non adatta.

Sono stati necessari quattro tecnici per l’installazione. Gli strumenti idraulici pesavano rispettivamente 51.5 lbs (70 N) e 96.5 lbs (130 N) ed inoltre lo strumento più piccolo doveva essere condiviso dai vari manutentori. Il cliente ha avuto seri problemi di posizionamento del braccio di reazione e la sicurezza era una vera preoccupazione.

Inoltre era necessario approntare un ponteggio per eseguire l’operazione con tempo e impegno supplementari. Il tempo totale per completare la sequenza è stato di 2,5 ore.

Soluzione:

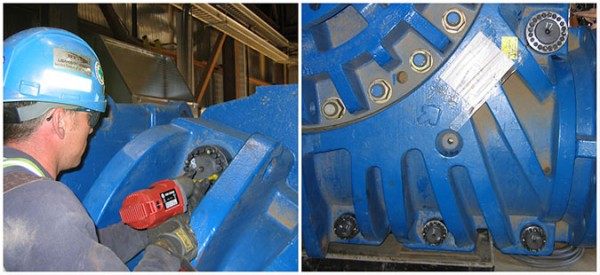

i tensionatori Superbolt multi-jackbolt tensioners (MJTs) sono stati acquistati direttamente e subito confrontati con il metodo idraulico precedente. Per i passi iniziali sono stati utilizzati degli avvitatori elettrici, velocizzando così l’installazione. Per ottenere la coppia richiesta di 80 lb•ft (108 Nm) sono state usate due chiavi dinamometriche.

Poiché sono stati utilizzati solo utensili manuali, le preoccupazioni circa la sicurezza sono state eliminate e solo due tecnici sono stati necessari invece dei quattro del metodo precedente. Inoltre nessun ponteggio è stato necessario per l’installazione. Alla fine il cliente ha registrato un notevole risparmio di tempo. Il tempo totale per completare la sequenza con MJTs è stato di solo 1 ora!

I tecnici coinvolti erano alla loro prima esperienza con i tensionatori Superbolt, avendo in passato utilizzato sempre il sistema idraulico. I clienti soddisfatti avevamo solo parole positive per i MTJs, con una nota: “Sicuramente è la strada da percorrere”
