Astuces : optimiser un assemblage vissé grâce à la longueur serrée

Q: Qu’est-ce que la longueur serrée ?

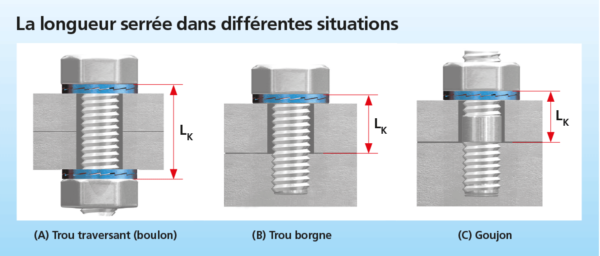

R: La longueur serrée – LK – est la longueur tendue d’une vis serrée, c’est-à-dire :

• Pour un trou traversant (A), Lk est la distance entre la tête de la vis et l’écrou.
• Pour un trou borgne (B), ou avec un goujon fileté (C), Lk est la distance entre la tête (écrou) et le premier filet en prise du taraudage.

On l’appelle également « longueur de serrage », car il s’agit de l’épaisseur totale des pièces assemblées soumises à une compression.

Pour optimiser un assemblage vissé, il est recommandé de prévoir une longueur serrée au moins égal à trois ou cinq fois le diamètre du boulon. L’augmentation de l’élasticité de la fixation améliore considérablement les propriétés de l’assemblage, car :

• Cela augmente l’allongement de la vis, ce qui réduit l’effet du tassement.
• Cela augmente la flexibilité de la fixation, ce qui réduit le risque de desserrage dû à des vibrations et à des charges transversales.
• Cela améliore le facteur de charge, ce qui réduit l’amplitude des contraintes dynamiques dans le boulon, et le risque de défaillance par fatigue.
• Cela réduit au minimum la perte due au transfert de charge en cas de serrage par tensionnement hydraulique.

Pour les assemblages rigides sur lesquels il est impossible d’obtenir une longueur serrée importante, on peut mettre en œuvre des solutions intelligentes et efficaces afin d’éviter toute défaillance. Au lieu d’installer des entretoises coûteuses et indisponsable, vous pouvez par exemple utiliser :

• Des rondelles Nord-Lock originales pour prévenir le dévissage spontané des boulons.
• Des rondelles Nord-Lock X-series pour prévenir le dévissage spontané des boulons, et compenser le tassement et la relaxation.
• Des tensionneurs mécaniques Superbolt qui permettent un allongement axial direct de la vis sans perte de précontrainte et qui améliorent l’élasticité du boulon, et donc le facteur de charge.
